Manual do Usuário – Smart PLC DIN6 S12

Manual do Usuário – Smart PLC DIN6 S12

Versão 1.0 | MAIO-2025 |dyonaOS – Sistemas Ciberfísicos e Inteligência de Dados INOVA SIMPLES (I.S.)

1. Apresentação

O Smart PLC (Controlador Lógico Programável Inteligente) da dyonaOS é um módulo de controle robusto e versátil, projetado para revolucionar a automação predial. Mas o que isso significa na prática?

Um PLC (Programmable Logic Controller, CLP em português) é, tradicionalmente, um computador industrial adaptado para controlar processos de fabricação. Ele recebe informações de sensores (entradas) e envia comandos para atuadores (saídas), executando uma lógica programada para automatizar tarefas.

O nosso diferencial é que o Smart PLC vai além do PLC tradicional. Ele é "Smart" porque possui um software embarcado dyonaOS que o integra diretamente às plataformas de automação inteligente da Dyona, como o SmartPlaces e o Synapse. Essa inteligência permite que o Smart PLC se conecte via Wi-Fi (2,4GHz), seja configurado remotamente por aplicativos web e mobile, e participe de ecossistemas de automação completos, com recursos como agendamentos, cenários personalizados, e controle à distância.

A escolha do DIN6 na nomenclatura indica que o Smart PLC é um dispositivo com formato padrão para trilho DIN, amplamente utilizado em quadros elétricos e painéis de automação. O "6" refere-se à sua largura de 6 módulos, um tamanho compacto que otimiza o espaço na instalação. Essa padronização garante compatibilidade e facilidade de integração em infraestruturas existentes.

Operação Imediata (Plug and Play): Uma característica marcante do Smart PLC é sua capacidade de entrar em operação assim que energizado, mesmo sem qualquer configuração prévia ou conexão com os aplicativos. No seu comportamento padrão, cada entrada é diretamente associada à sua respectiva saída. Como exemplo: no S12, ao ativar a entrada digital I01, a saída de relé S01 é automaticamente acionada, e assim por diante. Essa funcionalidade simula um interruptor convencional, permitindo o uso imediato em instalações mais simples, sem a necessidade de programação inicial complexa.

2. Conteúdo da Embalagem

• 1x Smart PLC DIN6 S12

• 4x conectores 1x4 pinos (saídas de relé)

• 1x conector 1x13 pinos (entradas digitais)

• 1x conector 1x3 pinos (alimentação AC)

• 1x Manual resumido impresso ou QR Code para versão digital

3. Cuidados e Segurança

Leia atentamente estas instruções de segurança antes de instalar, operar ou realizar qualquer manutenção no Smart PLC. O não cumprimento destas instruções pode resultar em ferimentos graves, danos ao equipamento ou mau funcionamento do sistema.

Instalação:

• A instalação deve ser realizada apenas por pessoal qualificado e com conhecimento das normas e regulamentos de segurança elétrica aplicáveis.

• Certifique-se de que a alimentação elétrica esteja desligada antes de realizar qualquer conexão ou desconexão.

• Utilize apenas ferramentas e equipamentos adequados para a instalação.

• Instale o Smart PLC em um local adequado, que esteja em conformidade com as especificações ambientais (temperatura, umidade, etc.).

• Verifique se a fiação está correta e se todas as conexões estão seguras.

• Não instale o equipamento em áreas sujeitas a vibrações excessivas, choques mecânicos ou atmosferas corrosivas.

Operação:

• Opere o Smart PLC apenas dentro dos parâmetros especificados (tensão, corrente, temperatura).

• Não utilize o equipamento se ele apresentar sinais de danos ou mau funcionamento.

• Evite o contato com água ou outros líquidos.

• Não insira objetos estranhos nas aberturas do equipamento.

• Em caso de emergência, desconecte imediatamente a alimentação elétrica.

Manutenção:

• A manutenção deve ser realizada apenas por pessoal qualificado.

• Desconecte a alimentação elétrica antes de realizar qualquer procedimento de manutenção.

• Utilize apenas peças de reposição e acessórios aprovados pelo fabricante.

• Não tente reparar o equipamento por conta própria, pois isso pode anular a garantia e causar danos.

• Realize inspeções periódicas para verificar se há conexões soltas, cabos danificados ou outros problemas.

Responsabilidade:

• O fabricante não se responsabiliza por danos ou ferimentos causados por instalação, operação ou manutenção inadequada do equipamento.

• É de responsabilidade do usuário garantir que a instalação e o uso do Smart PLC estejam em conformidade com todas as leis e regulamentos aplicáveis.

• Utilize equipamentos de proteção individual (EPIs) adequados, como luvas e óculos de segurança, durante a instalação e manutenção.

• Siga todas as precauções de segurança ao manusear fiação.

4. Especificações Técnicas

5. Identificação das Partes

Partes Numeradas:

1 - Borne de Alimentação (1x3 pinos): Fase (L), Neutro (N), Terra (PE)

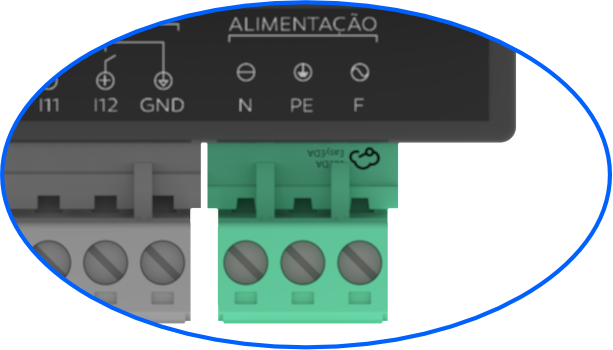

Borne de Alimentação (1x3 pinos)

Pinagem (da esquerda para a direita):

• Neutro (N)

• Terra (PE)

• Fase (L)

2 - Borne de Entradas Digitais (1x13 pinos): 1 GND comum + 12 entradas digitais

Borne de Entradas Digitais (1x13 pinos)

Pinagem (da esquerda para a direita, com o comum à direita):

• IN1 (Entrada Digital 1)

• IN2 (Entrada Digital 2)

• IN3 (Entrada Digital 3)

• IN4 (Entrada Digital 4)

• IN5 (Entrada Digital 5)

• IN6 (Entrada Digital 6)

• IN7 (Entrada Digital 7)

• IN8 (Entrada Digital 8)

• IN9 (Entrada Digital 9)

• IN10 (Entrada Digital 10)

• IN11 (Entrada Digital 11)

• IN12 (Entrada Digital 12)

• GND (Comum de Entrada)

3 - Blocos de Relés (4 conectores 1x4 pinos): Cada bloco possui 3 relés com borne comum e borne de saída

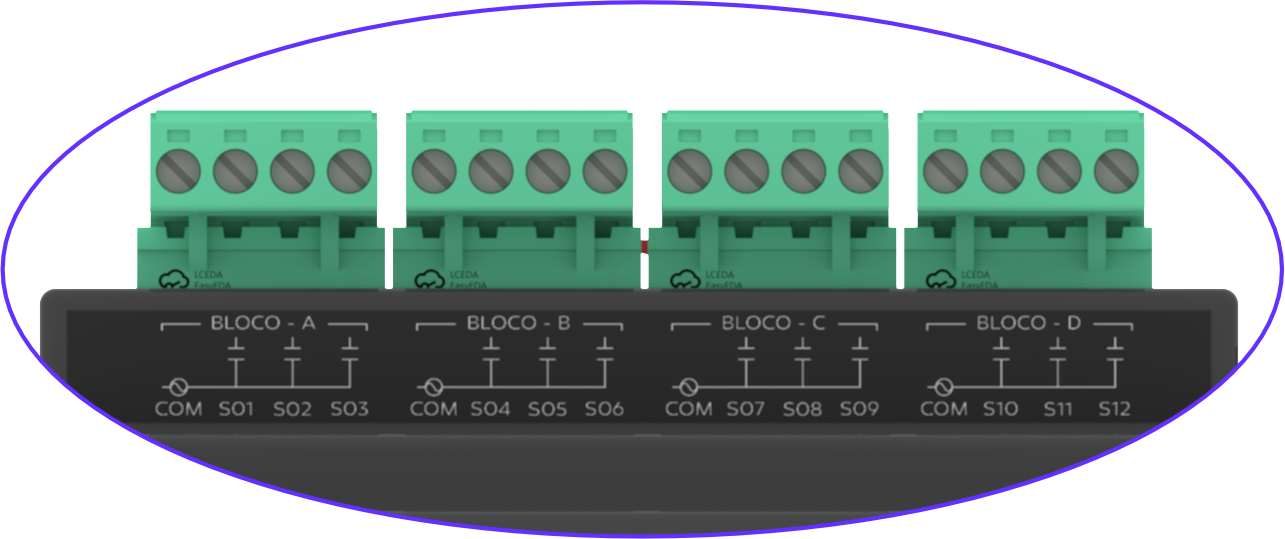

Bornes das Saídas (4 conectores 1x4 pinos)

São 4 Blocos onde cada um possui 3 saídas (relés) e 1 borne comum. Os relés são normalmente abertos (SPST) (da esquerda para direita).

• Bloco A (Saídas S01-S03):

  • COM (Comum do Bloco A)

  • S01 (Saída de Relé 1)

  • S02 (Saída de Relé 2)

  • S03 (Saída de Relé 3)

• Bloco B (Saídas S04-S06):

  • COM (Comum do Bloco B)

  • S04 (Saída de Relé 4)

  • S05 (Saída de Relé 5)

  • S06 (Saída de Relé 6)

• Bloco C (Saídas S07-S09):

  • COM (Comum do Bloco C)

  • S07 (Saída de Relé 7)

  • S08 (Saída de Relé 8)

  • S09 (Saída de Relé 9)

• Bloco D (Saídas S10-S12):

  • COM (Comum do Bloco D)

  • S10 (Saída de Relé 10)

  • S11 (Saída de Relé 11)

  • S12 (Saída de Relé 12)

4 - Botão de configuração / pareamento com LED indicador geral (alimentação e status de conexão à internet)

Verifique os status no item 8 - Sinalizações Visuais (LED)

6. Instalação Física

Passo a Passo:

1. Fixar o equipamento em trilho DIN (horizontal, 6 módulos)

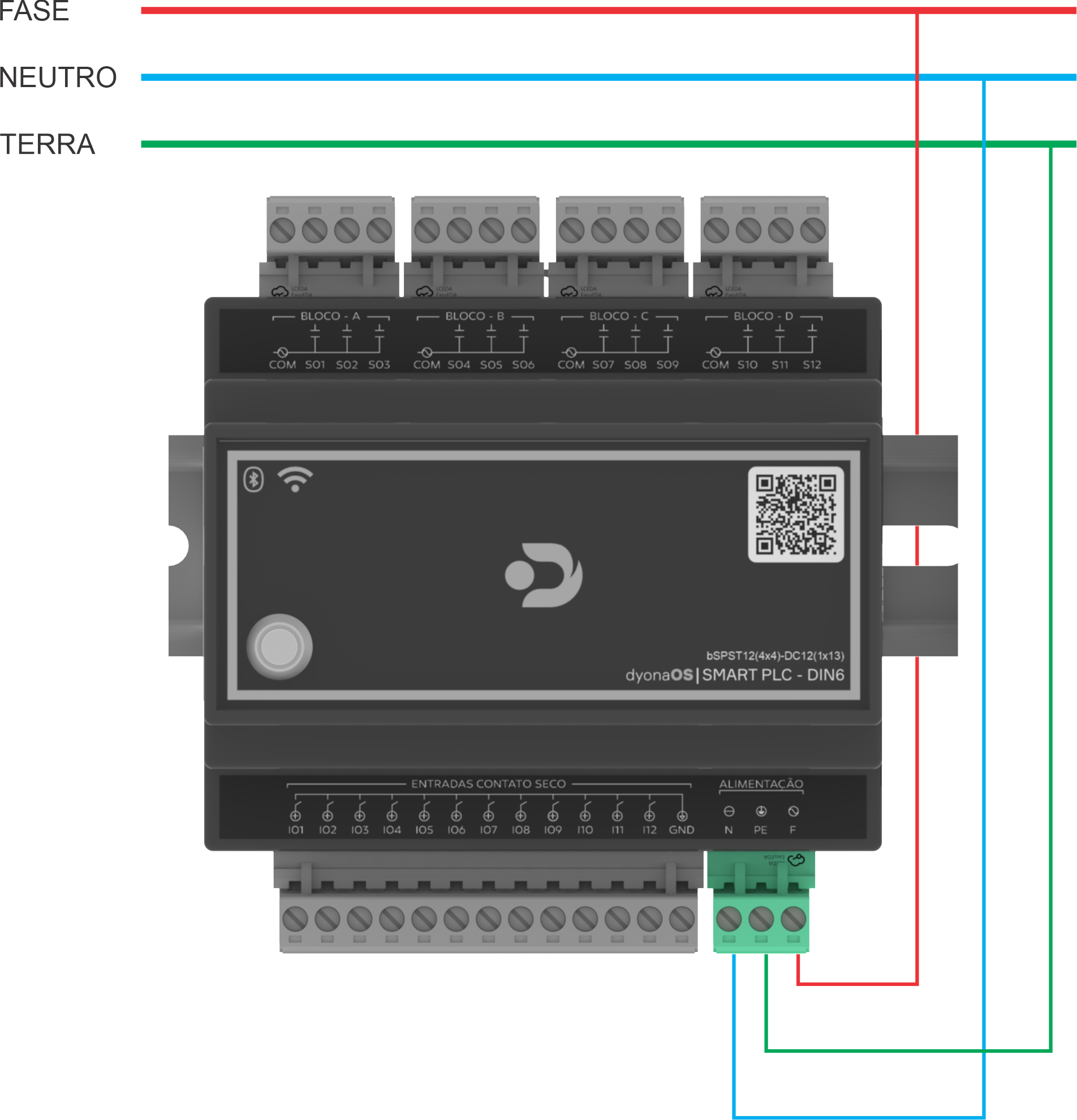

2. Conectar alimentação (Fase, Neutro e Terra)

Atenção - Ligação da Alimentação

Não inverta os condutores de fase e neutro durante a alimentação do dispositivo.

A inversão pode comprometer o funcionamento dos circuitos de proteção interna e ocasionar danos permanentes ao equipamento, além de representar risco à integridade elétrica da instalação.

Verifique sempre o esquema de ligação e identifique corretamente os condutores antes de energizar o dispositivo.

1. Conectar dispositivos de carga nas saídas de relé (lâmpadas, portões, bombas)

Atenção - Limites de Tensão e Corrente

É crucial respeitar os limites de tensão e corrente dos blocos de saída do Smart PLC para garantir a segurança e a integridade do equipamento.

Os trilhos e bornes do Smart PLC são projetados para um limite máximo de 10A a 230V por bloco. Para luminárias de LED, o limite de segurança é de 250W. Ultrapassar essa potência com LEDs pode causar a colagem dos contatos dos relés devido à característica de capacitores sem filtro drivers de baixa qualidade, que geram picos de corrente no acionamento.

Exceder estas especificações pode resultar em:

• Danos permanentes ao equipamento.

• Perda imediata da garantia.

• Riscos graves de segurança, incluindo incêndio e choque elétrico.

 As saídas de relé do Smart PLC são projetadas para acionamento direto de cargas, operando em 230V AC (até 10A / 2.300W - 250W para LED) e também em 24V DC (até 240W). Para aplicações que exigem maior potência, acionamento de motores, ou outras lógicas de controle complexas, o Smart PLC pode ser integrado a dispositivos de interface externos.

Cargas de Alta Potência, Partida e Inversão de Motores: Para cargas que excedem os limites de corrente ou potência do Smart PLC, ou para aplicações como partida de motores elétricos, bombas, sistemas de ventilação, ou inversão de fluxo/sentido (como portões e persianas), utilize relés de interface externos (ex: SPDT) ou contatoras.

O Smart PLC aciona a bobina desses dispositivos (que geralmente demandam baixa corrente), e o relé de interface ou a contatora se encarrega de manobrar a carga de alta corrente ou realizar a lógica de inversão de forma segura e robusta, incluindo o intertravamento elétrico adequado quando necessário.

Aproveitamento da Inteligência: Ao integrar o Smart PLC com esses dispositivos auxiliares, você mantém a inteligência e conectividade do sistema DyonaOS para o controle de cargas complexas, aproveitando os recursos de automação, agendamentos e controle remoto de forma centralizada.

Dicas para Proteção e Ambientes Externos

A durabilidade e a segurança do Smart PLC, especialmente ao controlar cargas em ambientes externos como iluminação de jardim, dependem diretamente da qualidade da instalação elétrica e da proteção contra surtos. Surtos de tensão e correntes indesejadas (muitas vezes originadas de descargas atmosféricas ou manobras na rede elétrica) são uma causa comum de danos em equipamentos.

Proteja seu Smart PLC e sua Automação:

Aterramento Adequado: Um sistema de aterramento eficiente e bem dimensionado é fundamental. Certifique-se de que o Smart PLC e todas as cargas a ele conectadas estejam devidamente aterradas. A ausência ou a má qualidade do aterramento pode permitir que correntes parasitas ou de surto encontrem um caminho pelo equipamento, causando danos permanentes.

Dispositivos de Proteção contra Surtos (DPS): Para instalações em ambientes externos ou em locais sujeitos a oscilações e descargas atmosféricas, a instalação de Dispositivos de Proteção contra Surtos (DPS) nas linhas de alimentação do Smart PLC é altamente recomendada. Os DPS desviam picos de tensão perigosos para o aterramento antes que cheguem ao equipamento.

Caixas de Proteção e Vedação: Embora o Smart PLC tenha grau de proteção IP30 (para uso interno), qualquer elemento ligado a cargas externas (relés de interface, fontes, fiação) deve estar em caixas ou invólucros com grau de proteção adequado (ex: IP65 para ambientes externos) para proteger contra umidade, poeira e intempéries.

Isolamento de Fiação: Evite que cabos de sinais e cabos de potência corram em paralelo por longas distâncias, minimizando interferências eletromagnéticas. Garanta que todas as conexões estejam firmes e isoladas.

Investir na proteção elétrica e em uma instalação robusta é a melhor forma de garantir a longevidade e o funcionamento ininterrupto do seu sistema de automação.

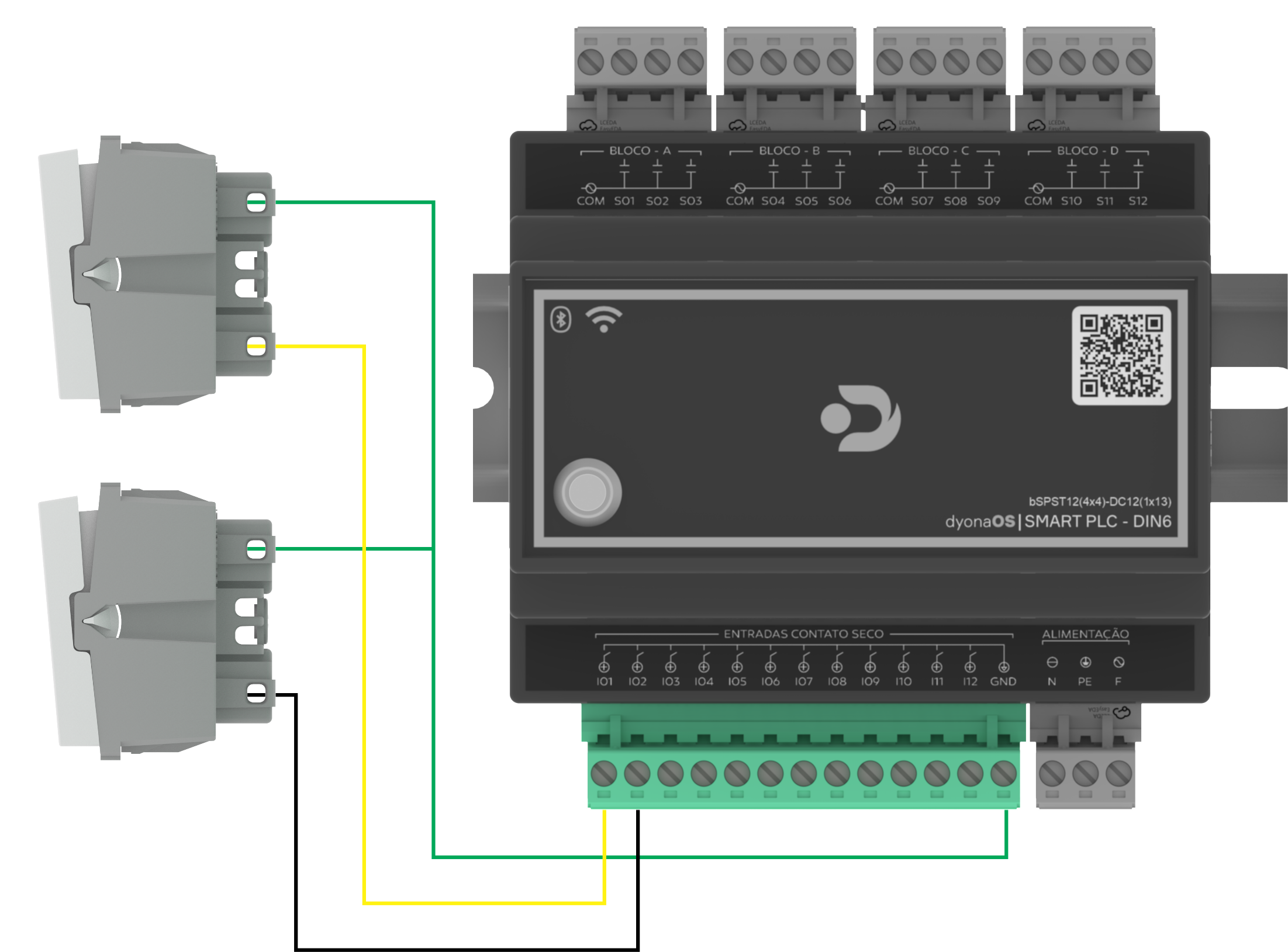

1. Conectar entradas digitais (interruptores, botoeiras, sensores)

Não conecte nenhuma fonte de tensão às entradas digitais. Elas são projetadas para funcionar como contato seco e não suportam alimentação externa. O descumprimento desta orientação poderá causar danos irreversíveis ao dispositivo.

Uso de Cabeamento de Dados: Devido à natureza de contato seco e à baixa corrente de acionamento, é possível utilizar cabos de baixa bitola e baixo custo, como fios de telefone (par trançado) ou cabos de rede (UTP), para ligar interruptores, botoeiras e outros sensores que forneçam um contato simples. Isso pode reduzir significativamente os custos e a complexidade da fiação em projetos de automação predial.

7. Integração e Configuração Inicial

Após a instalação física, o Smart PLC está pronto para ser integrado e configurado no ecossistema dyonaOS, desbloqueando todo o seu potencial.

1. Verifique o Status: Com o dispositivo já energizado (conforme as instruções do item 6), observe o LED indicador geral. Ele fornecerá informações sobre o status de alimentação e conexão do Smart PLC.

2. Conexão Wi-Fi e Adição à Plataforma: Para conectar o Smart PLC à sua rede Wi-Fi (2,4GHz) e adicioná-lo como um dispositivo digital nas plataformas Dyona SmartPlaces ou Synapse, acesse o guia detalhado completo online:

   • Guia de Configuração e Provisionamento Online: [Inserir Link para a documentação DyonaOS]

As plataformas e aplicativos dyonaOS (SmartPlaces e Synapse) e os métodos de provisionamento (conexão Wi-Fi e registro) são constantemente atualizados para oferecer novos recursos e simplificar o processo. Por isso, os guias completos de configuração de software e provisionamento Wi-Fi são disponibilizados exclusivamente online. Acessar a documentação digital garante que você sempre tenha as informações mais recentes, evitando que o manual impresso se torne obsoleto.

Nota Importante - Operação Convencional Imediata

Mesmo sem qualquer configuração de software ou integração com os aplicativos, o Smart PLC já entra em operação ao ser energizado. Por padrão, cada entrada digital (IN) é diretamente associada à sua respectiva saída de relé (S). Isso significa que, ao ativar a entrada IN1, por exemplo, a saída S01 é acionada automaticamente, e assim por diante. Esse funcionamento simplificado permite o uso imediato do Smart PLC em instalações que replicam o comportamento de um interruptor convencional, oferecendo funcionalidade instantânea.

8. Sinalizações Visuais (LEDs)

9. Termo de Garantia

A Dyona garante a qualidade e o bom funcionamento do seu Smart PLC, assegurando tranquilidade e confiança na sua automação.

9.1 Cobertura da Garantia

O Smart PLC possui uma garantia legal de 90 (noventa) dias contra defeitos de fabricação, conforme estabelecido pelo Art. 26, inciso II, do Código de Defesa do Consumidor (Lei nº 8.078/1990).

A garantia cobre defeitos de fabricação e materiais que impeçam o funcionamento normal do produto. Durante o período de garantia, a DyonaOS se compromete a reparar ou substituir o produto sem custos adicionais para o consumidor.

9.2 Exclusões da Garantia

A garantia não cobre danos ou falhas decorrentes de:

• Instalação incorreta ou em desacordo com as instruções deste manual e as normas técnicas aplicáveis.

• Sobrecarga elétrica, surtos de tensão, descargas atmosféricas ou problemas na rede elétrica externa, mesmo com o uso de DPS, se estes estiverem além das proteções integradas do produto.

• Queda, impacto, manuseio inadequado ou qualquer tipo de acidente mecânico.

• Infiltração de líquidos, umidade excessiva, exposição a altas temperaturas ou ambientes não compatíveis com o grau de proteção IP30 do produto.

• Violação, adulteração, reparos ou modificações realizados por pessoal não autorizado pela DyonaIS.

• Uso do produto para finalidades diferentes daquelas para as quais foi projetado.

• Desgaste natural de componentes ou falhas estéticas que não comprometam a funcionalidade.

9.3 Acionamento da Garantia e Suporte Técnico

Para acionar a garantia ou solicitar suporte técnico e procedimentos de RMA (Autorização de Retorno de Mercadoria), entre em contato conosco através dos nossos canais oficiais:

• E-mail: suporte@dyona.com.br

 Conforme o Art. 18 do Código de Defesa do Consumidor, a Dyona terá o prazo de até 30 (trinta) dias para sanar o vício do produto a partir da data de recebimento do equipamento em nosso centro de serviço técnico. Caso o vício não seja sanado nesse prazo, o consumidor poderá exigir, alternativamente, a substituição do produto por outro da mesma espécie, a restituição imediata da quantia paga ou o abatimento proporcional do preço.

10. Privacidade e Segurança de Dados

O Smart PLC é um dispositivo de automação que atua exclusivamente na camada de hardware, sem realizar qualquer armazenamento, processamento ou transmissão de dados pessoais por conta própria. Toda a lógica de supervisão, coleta de dados e comunicação com servidores é feita por meio das aplicações da Dyona, integradas à solução.

Os dados gerados e tratados pelas aplicações Dyona seguem as diretrizes definidas nos Termos de Uso e na Política de Privacidade de cada aplicação (links devem ser consultados dentro de cada sistema)

Recomenda-se que o integrador e o operador do sistema adotem boas práticas de proteção de dados, conforme a Lei Geral de Proteção de Dados (LGPD):

• Garanta que qualquer dado pessoal eventualmente coletado esteja criptografado, acessado apenas por usuários autorizados e utilizado para finalidades legítimas.

• Mantenha controles de autenticação e rastreabilidade nos sistemas conectados ao hardware.

Aviso: A Dyona não se responsabiliza por violações de privacidade ou segurança decorrentes de configurações inadequadas, uso indevido ou integrações de terceiros que não estejam em conformidade com as normas legais.

11. Propriedade Intelectual e Restrições de Modificação

É terminantemente proibido abrir, modificar, desmontar ou adulterar o hardware ou firmware embarcado no Smart PLC. O equipamento contém tecnologia proprietária desenvolvida pela Dyona e protegida por direitos de propriedade intelectual e industrial.

Qualquer tentativa de:

• Acesso não autorizado ao firmware;

• Modificação da lógica embarcada;

• Engenharia reversa ou clonagem do dispositivo;

constitui violação dos direitos autorais, patentes e segredos industriais da Dyona.

Nota: Em caso de violação, a Dyona se reserva o direito de tomar medidas legais cabíveis. Além disso, não se responsabiliza por quaisquer danos causados ao equipamento, ao usuário ou a terceiros, bem como por falhas de segurança, mau funcionamento ou acidentes resultantes de modificações indevidas.

12. Informações Ambientais

 dyonaOS está comprometida com a sustentabilidade e a responsabilidade ambiental. Ao final da vida útil do seu Smart PLC, pedimos a sua colaboração para garantir o descarte correto do produto e minimizar o impacto no meio ambiente.

• Descarte e Reciclagem: Este produto não deve ser descartado no lixo comum ou doméstico. Ele contém componentes eletrônicos que podem ser nocivos ao meio ambiente se não forem processados corretamente. Para o descarte apropriado, encaminhe o Smart PLC para pontos de coleta seletiva de lixo eletrônico (e-lixo) ou empresas especializadas em reciclagem de equipamentos eletrônicos. Consulte as regulamentações locais para encontrar o ponto de descarte mais próximo em sua região, como ecopontos específicos para eletrônicos.

• Eficiência Energética: O Smart PLC foi projetado para ter um baixo consumo de energia (aproximadamente 0,1 kWh por mês), contribuindo para a redução da sua pegada de carbono e para uma conta de energia mais eficiente.

Ao seguir estas diretrizes, você contribui para a redução de resíduos eletrônicos e para um futuro mais sustentável.

14. Suporte Técnico

Precisa de ajuda ou tem alguma dúvida sobre o seu Smart PLC? Nossa equipe de suporte está pronta para te auxiliar!

• E-mail: Envie sua mensagem a qualquer momento para suporte@dyona.com.br.

• Base de Conhecimento: Acesse nossa central de conhecimento com artigos, guias e perguntas frequentes em https://qr.dyona.com.br/kb.

Estamos comprometidos em garantir a melhor experiência com seus produtos DyonaOS!

15. Glossário

• SPST: Tipo de relé com um contato simples normalmente aberto.

• Form A: Configuração de contato "normalmente aberto" (NO).

• DIN: Padrão europeu de trilho para montagem de dispositivos elétricos.

• Relé: Componente eletromecânico que comuta circuitos eletricamente.

• GND: Referência de terra ou potencial zero elétrico.

• OTA (Over-the-Air): Atualização remota de firmware via internet.

• IP30: Grau de proteção contra objetos sólidos maiores que 2,5mm, sem proteção contra líquidos.
